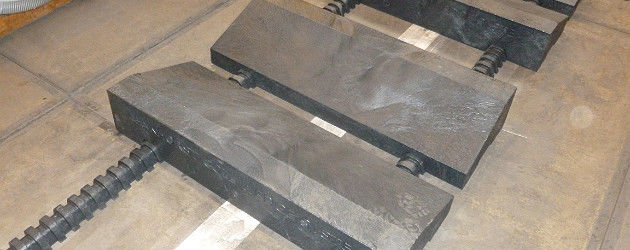

Lankhorsts CoilWedge-system kombinerar fördelarna med RollStop-systemet och Storageblocks. Det erbjuder samma flexibilitet som RollStop-systemet avseende coildiameter och samtidigt maximal flexibilitet för alla coilbredder, liknande Storageblocks eller traditionella Coilwedges. De långa kilformade klossarna erbjuder säker och flexibel lagring av såväl breda coils som för smalare eller t.o.m. (ihopbuntade) slittade coils.
CoilWedge-klossarna placeras på samma räls som används för RollStop-systemet. Detta sammankopplade system består av en förstärkt räls på vilka CoilWedge-klossarna placeras. Avståndet mellan CoilWedge-klossarna varierar beroende på coildiameter. Standard CoilWedge-klossar tillhandahålls i längder om 1200 mm eller 1500 mm.
Det nyckelfärdiga systemet erbjuder maximal flexibilitet och högsta säkerhet. Coils kan förvaras i upp till två nivåer. Systemet består endast av fyra komponenter: räls, steel connector, endcap och CoilWedge-klossar – vilket innebär en mycket enkel installation på plats.
Varför använda CoilWedge-systemet för er coilförvaring?
En leverantör för hela systemet (nyckelfärdigt)
Inga stålprofiler behövs
Ingen specifik installationsutrustning behövs
Snabb och enkel installation – två personer räcker

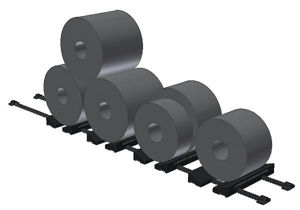

Coildiameter: 546-2500 mm Coilbredd: 1200 mm eller 1500 mm (beroende på CoilWedge-block). Bredare coil kan tillåtas om de centreras på CoilWedge-klossarna Maxbelastning: 40 ton Temperatur: upp till 60 °C Klossens vinkel: 21° För lagring i upp till 2 nivåer Ett komplett CoilWedge RS40-system består normalt av komponenterna: CoilWedge-block 120/35 eller 150/34 (beroende på coilbredd) Rail RS40 Steel connector RS40 EndCap RS40 För hjälp att räkna på ett komplett CoilWedge RS40-system specifikt anpassat efter er verksamhet, kontakta oss
Coildiameter: 727-2500 mm Coilbredd: 1200 mm eller 1500 mm (beroende på CoilWedge-block). Bredare coil kan tillåtas om de centreras på CoilWedge-klossarna Maxbelastning: 80 ton Temperatur: upp till 60 °C Klossens vinkel: 21° För lagring i upp till 2 nivåer Ett komplett CoilWedge RS100-system består normalt av komponenterna: CoilWedge-block 120/45 eller 150/45 (beroende på coilbredd) Rail RS100 Steel connector RS100 EndCap RS100 För hjälp att räkna på ett komplett CoilWedge RS100-system specifikt anpassat efter er verksamhet, kontakta oss
Vädertåligt utförande för utomhusbruk Coildiameter: 727-2500 mm Coilbredd: 1200 mm eller 1500 mm (beroende på CoilWedge-block). Bredare coil kan tillåtas om de centreras på CoilWedge-klossarna Maxbelastning: 80 ton Temperatur: upp till 60 °C Klossens vinkel: 21° För lagring i upp till 2 nivåer Ett komplett CoilWedge RS100 WR-system består normalt av komponenterna: CoilWedge-block 120/45 eller 150/45 (beroende på coilbredd) Rail RS100 WR Steel connector RS100 WR EndCap RS100 För hjälp att räkna på ett komplett CoilWedge RS100 WR-system specifikt anpassat efter er verksamhet, kontakta oss
Vädertåligt utförande för utomhusbruk Coildiameter: 546-2500 mm Coilbredd: 1200 mm eller 1500 mm (beroende på CoilWedge-block). Bredare coil kan tillåtas om de centreras på CoilWedge-klossarna Maxbelastning: 40 ton Temperatur: upp till 60 °C Klossens vinkel: 21° För lagring i upp till 2 nivåer Ett komplett CoilWedge RS40 WR-system består normalt av komponenterna: CoilWedge-block 120/35 eller 150/34 (beroende på coilbredd) Rail RS40 WR Steel connector RS40 WR EndCap RS40 För hjälp att räkna på ett komplett CoilWedge RS40 WR-system specifikt anpassat efter er verksamhet, kontakta oss
Coildiameter: 546-2500 mm Coilbredd: 1200 mm (bredare coil kan tillåtas om de centreras på CoilWedge-klossarna) - kontakta oss för mer information Maxbelastning: 40 ton Temperatur: upp till 60 °C Klossens vinkel: 21° För lagring i upp till 2 nivåer Används tillsammans med Rail RS40 eller Rail RS40 HR
Coildiameter: 727-2500 mm Coilbredd: 1200 mm (bredare coil kan tillåtas om de centreras på CoilWedge-klossarna) - kontakta oss för mer information Maxbelastning: 80 ton Temperatur: upp till 60 °C Klossens vinkel: 21° För lagring i upp till 2 nivåer Används tillsammans med Rail RS100 eller Rail RS100 WR
Coildiameter: 546-2500 mm Coilbredd: 1500 mm (bredare coil kan tillåtas om de centreras på CoilWedge-klossarna) - kontakta oss för mer information Maxbelastning: 40 ton Temperatur: upp till 60 °C Klossens vinkel: 21° För lagring i upp till 2 nivåer Används tillsammans med Rail RS40 eller Rail RS40 WR
Coildiameter: 727-2500 mm Coilbredd: 1500 mm (bredare coil kan tillåtas om de centreras på CoilWedge-klossarna) - kontakta oss för mer information Maxbelastning: 80 tonTemperatur: upp till 60 °C Klossens vinkel: 21° För lagring i upp till 2 nivåer Används tillsammans med Rail RS100 eller Rail RS100 WR
Används tillsammans med RollStop RS100 eller CoilWedge 120/45 eller 150/45 1 rälsskena =4 meter Används alltid i par Finns också i vädertålig variant (Lankhorst Rail RS100 Outdoor (WR)) För att skapa längder över 4 meter, måste Steel Connector RS100 användas för att länka ihop rälsskenorna till en enhet
Används tillsammans med RollStop RS40, CoilWedge 120/34 eller 150/34 eller RollCradle-klossar 1 rälsskena =4 meter Används alltid i par Finns också i vädertålig variant (Lankhorst Rail RS40 Outdoor (WR) För att skapa längder över 4 meter, måste Steel Connector RS40 användas för att länka ihop rälsskenorna till en enhet.
Weather resistant version for outdoor use To be used togehter with the RollStop RS100 or CoilWedge 120/45 or 150/45 1 pc rail =4 meters Always used in pairs of two To create lengths over 4 meters, the Steel Connector RS100 Outdoor (WR) must be used
Vädertålig variant för utomhusbruk Används tillsammans med RollStop RS40, CoilWedge 120/34 or 150/34 or RollCradle-klossar Används alltid i par 1 rälsskena =4 meter För att skapa längder över 4 meter, måste Steel Connector RS40 Outdoor (WR) användas för att länka ihop rälsskenorna till en enhet
Länkar ihop rälsssektionerna för att skapa längder över 4 meter För att dra åt Steel Connector med rätt mellanrum mellan rälsskenorna behövs installationsverktyget Installation tool RS100
Vädertålig variant för utomhusbruk Länkar ihop rälsssektionerna för att skapa längder över 4 meter För att dra åt Steel Connector med rätt mellanrum mellan rälsskenorna behövs installationsverktyget Installation tool RS100
Vädertålig variant för utomhusbruk Länkar ihop rälsssektionerna för att skapa längder över 4 meter För att dra åt Steel Connector med rätt mellanrum mellan rälsskenorna behövs installationsverktyget Installation Tool RS40
For applications where spacers are not used, the rail needs to be fixated t the floor and protected using End caps 2 pcs per linked rail section is needed (one in each end) regardless of section length For Rail RS40 and Rail RS40 Outdoor (WR)
För oljiga coils kan OilStop användas för att att samla upp den avdroppade oljan och hindra oljan från att hamna på golvet Används till Rail RS40 och Rail RS40 Outdoor (WR)
The installation Tool RS40 is used to tighten the Steel Connector RS40 when connecting rail lengths over 4 meters The Installation Tool RS40 ensures that you get the correct space between connected rails RS40, to ensure the blocks (RollStop RS40, CoilWedge 120/34 or 150/34 or RollCradle) can also be placed over the joints One to two Installations tools are needed for a complete system, depending on the size of the system and the number of people installing the system
För system där spacers, av olika anledningar, inte används måste rälssektionerna fixeras vid golvet och änden på rälssektionerna skyddas med hjälp av End caps 2 st End Caps per sammanlänkad rälssektion behövs (en i vardera änden) oavsett rälssektionens längd Används till Rail RS100 och Rail RS100 Outdoor (WR)
För oljiga coils kan OilStop användas för att att samla upp den avdroppade oljan och hindra oljan från att hamna på golvet Används till Rail RS100 och Rail RS100 Outdoor (WR)
Installationsverktyget installation Tool RS100 används för att dra åt Steel Connector RS100 när man skapar rälssektioner på över 4 meter Installationsverktyget säkerställer att du får rätt avstånd mellan de sammanlänkade rälssektionerna, så att klossarna (RollStop RS100, CoilWedge 120/45 eller CoilWedge 150/45) också kan placeras över skarven Ett till två installationsverktyg behövs normalt för ett komplett system, beroende på systemets storlek och antal personer som utför installationen
